Изготовление и обработка винтов и гаек

Производство ходовых винтов и гаек

Изготовление и обработка винтов по чертежу  Производство трапецеидальных винтов и гаек осуществляется силами собственного производства, методом точения на универсальных станках с использованием специальной вспомогательной оснастки. Максимальная длина обработки 7000 мм. Следует понимать, что обработка тонкой длинной детали, такой как ходовой винт, на токарном станке неизбежно приводит к отгибанию и дрожжанию заготовки при вращении, поэтому мы не беремся за изготовление винтов малых диаметров с большой длиной. Учитывая указанные сложности, нашими специалистами выработан ряд методик и наработан большой опыт, благодаря чему гарантируется качество изделий - точное соответствие размеров и прямизна винтов.

Помимо изготовления винтов и гаек, нередко требуется механическая обработка шеек винта для установки его в изделие. В частности, подъёмный винт необходимо обработать для закрепления в редукторе.

pdfСкачать файл "Производство ходовых винтов" в формате pdf(297 KB)

Мы выполняем:

  • обработку концов ходовых винтов и винтов ШВП (с твердостью до 65 ед. HRC) средней сложности
  • при необходимости можем выполнить термообработку заготовки (нормализация или закалка)
  • изготовление трапецеидальных винтов из различных марок стали, в т.ч. из нержавеющих
  • изготовление трапецеидальных гаек из сталей, бронзы, чугуна и капролона (полиамида)
  • изготовление гаек различной формы: цилиндрической, фланцевой, шестигранной, прямоугольной и др.
  • изготовление винтов и гаек с левой резьбой и нестандартным шагом (ходом) резьбы
  • производство однозаходных и многозаходных винтов и гаек
  • максимальная длина цельного изделия до 7000мм
  • для упрощения транспортировки и сборки, а также для увеличения максимальной длины применяется стыковка ходовых винтов

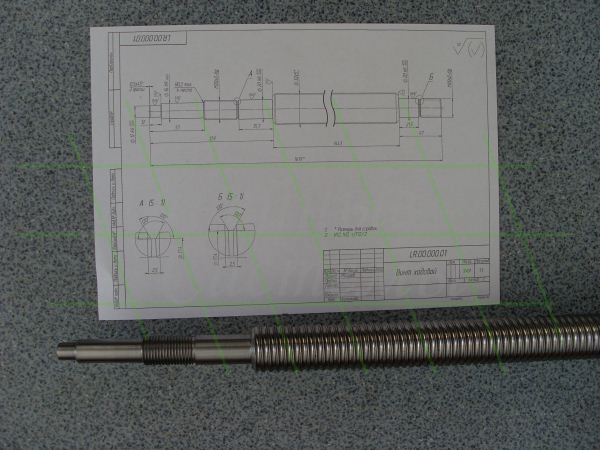

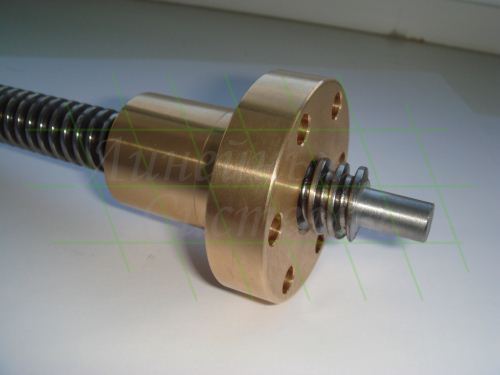

Изготовление ходовых винтов под заказ. Линейные системы.Требования к чертежам: Мы принимаем в работу чертежи, эскизы и наброски "от руки" - главное, чтобы были понятны такие вещи как выбор материала или заготовки и ключевые нюансы конечного изделия. Некоторые особенности можно проговорить при встрече, по телефону или указать письменно в технических требованиях. При необходимости, в работу будет бесплатно подготовлен чертеж в соответствии с ЕСКД силами нашего технического отдела.

pdfСкачать файл "Производство ходовых винтов" в формате pdf(297 KB)

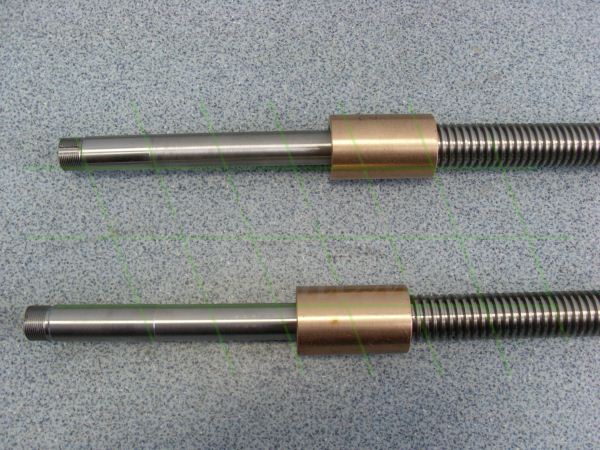

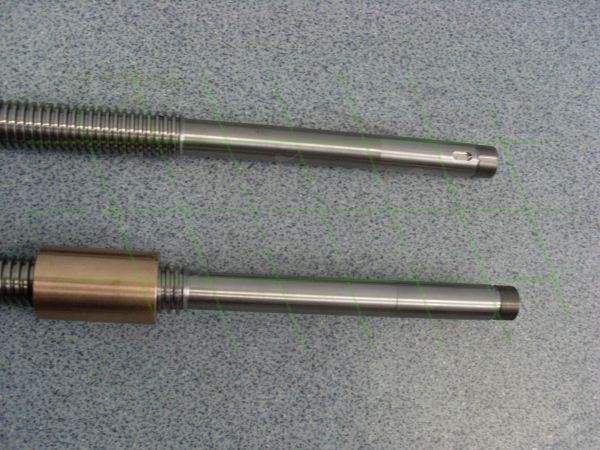

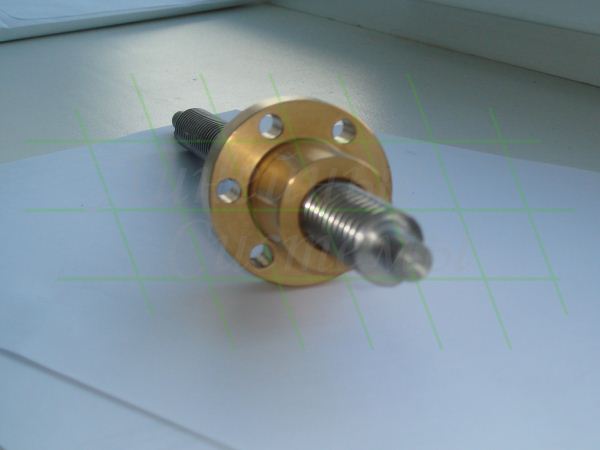

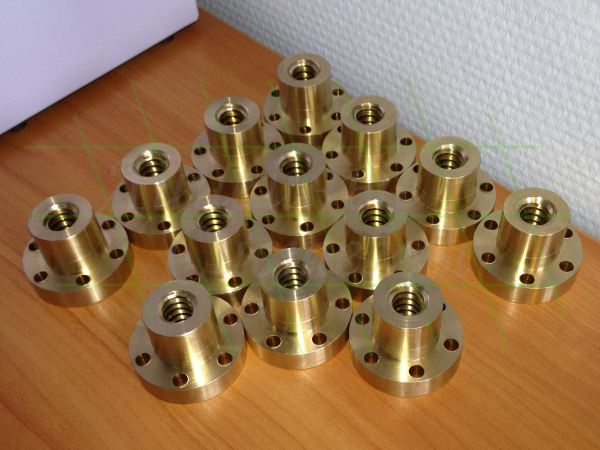

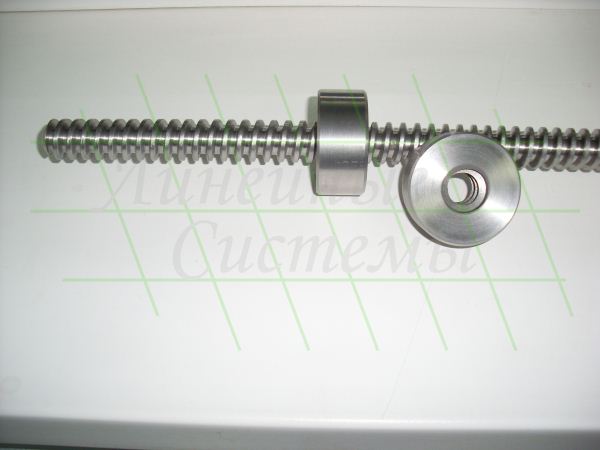

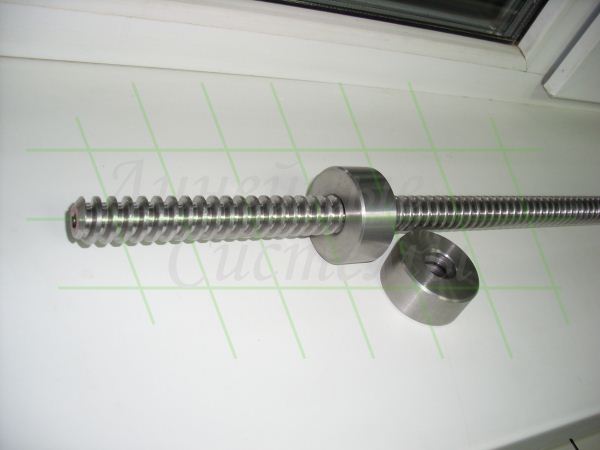

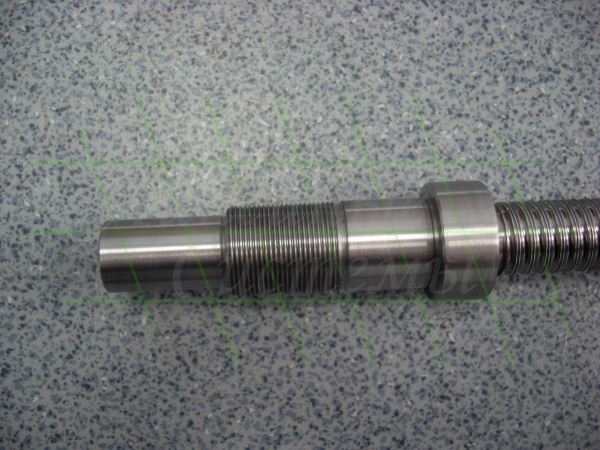

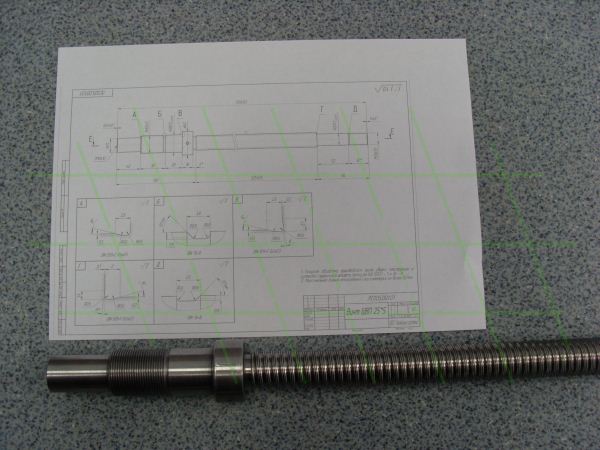

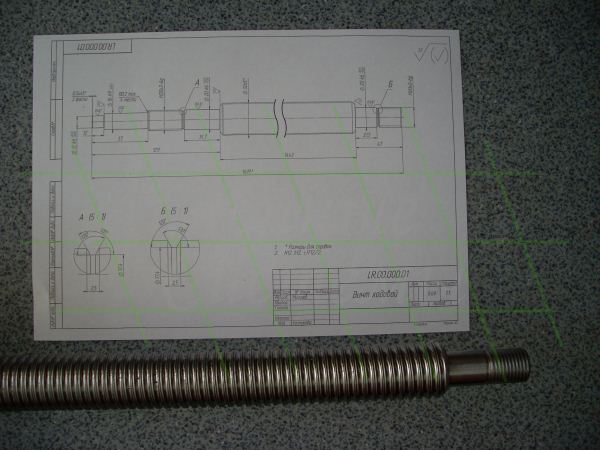

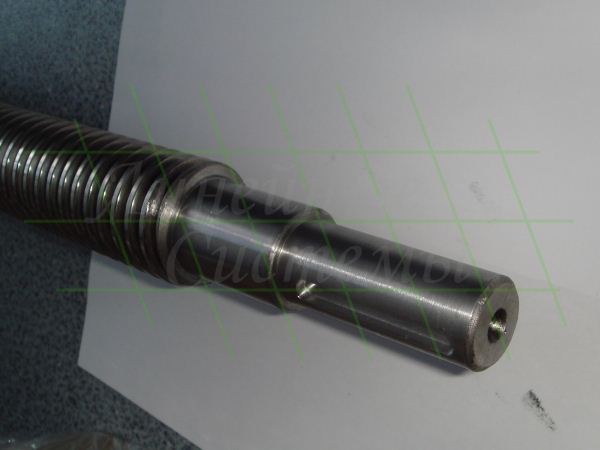

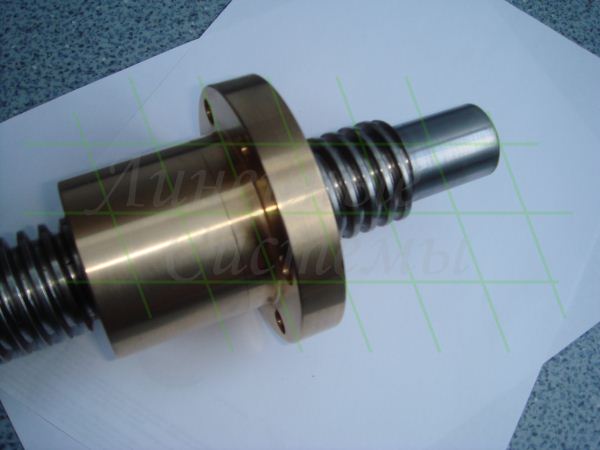

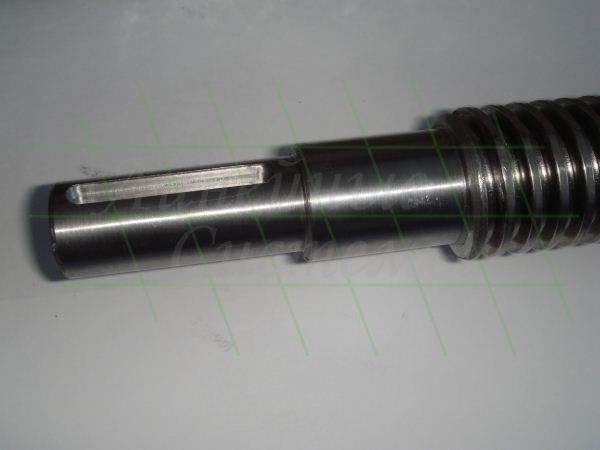

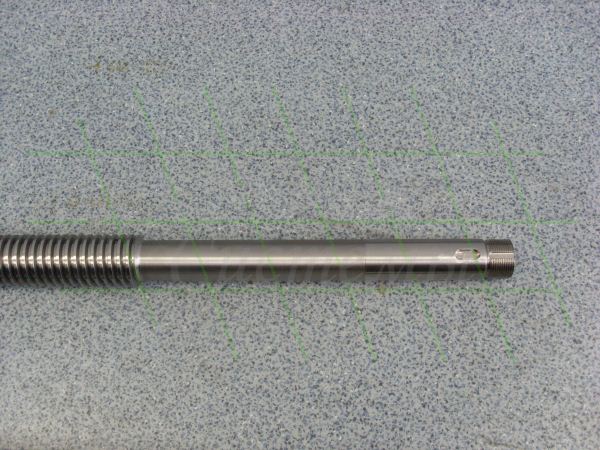

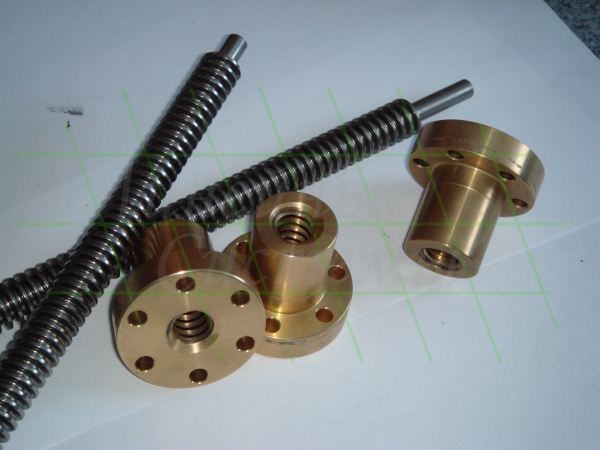

Для примера, ниже представлены фото некоторых выполненных работ (для увеличения кликните на фото):
